Быстроразъемные Соединения Cam-Lock

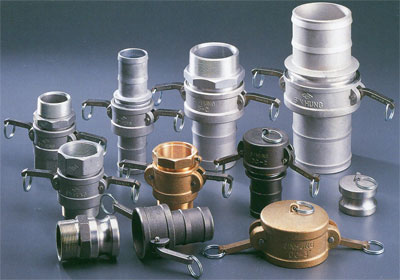

Широкий спектр использования и характеристики быстроразъемных соединений CAM LOCK южнокорейской компании SHINHUNG COUPLING.

Нет необходимости в привлечении квалифицированного персонала и использовании специальных инструментов, чтобы легко и быстро соединить или разъединить при помощи быстроразъемных соединений ( БРС) CAM LOCK различные трубопроводы, шланги, резервуары с целью перекачки по ним жидкостей, пара, газа или сухих смесей. От характера перекачиваемых веществ зависит выбор корпуса БРС и его уплотнительной прокладки. Это может быть кислота, пищевой продукт, жидкость с низкой или высокой температурой.

БРСы изготавливаются из алюминия, бронзы, кованной стали и из нержавеющей стали с разными физическими характеристиками и классифицируются по применяемому процессу изготовления : литье под давлением, литье без применения давления, литье по формам, точная отливка.

Вся продукция проходит точную конечную механическую обработку и сборку.

Стандартизация

Размеры, указанные для БРСов – это номинальные размеры в дюймах трубопроводов и шлангов к которым они присоединяются. Стандартные размеры БРСов : 3\4", 1", 1 1\4", 1 1\2", 2", 2 1\2", 3", 4', 5", 6", 8", 10". Стандартная резьба изделий BSPP ( Британская трубная дюймовая) или N.P.T ( Американская дюймовая).

Фиксатор

Фиксаторы для БРСов изготавливаются из нержавеющей стали марки 304 или 316. Для сборки БРС просто вставьте в муфту («маму») адаптер(«папу») и защелкните двумя фиксаторами – Вы получили герметичное соединение ! Все устанавливаемые адаптеры и муфты вставляются друг в друга одного и того же размера !

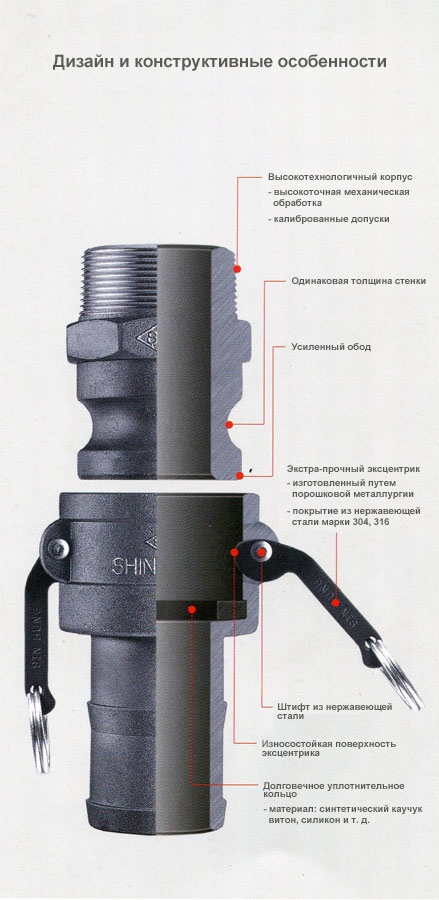

Конструкция Cam Lock

Типы и размеры БРС( CAM Lock).

ЧАСТЬ А

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm
c длина наибольшая, мм 43 55 61 66 75 85 85 80 92 99 102
e внутренний диаметр, мм 18 21 26 34 42 54 69 94 120 146 248
f Ширина максимальная, мм 34 41 52 58 70 85 100 127 135 161 213

ЧАСТЬ B

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm
a Ширина с раскрытыми фиксаторами, мм 106 132 157 165 194 204 242 266 350 418 470
b Внешний диаметр,мм 52 61 73 81 91 107 122 157 193 227 289
c Длина наибольшая, мм 54 67 72 73 81 85 92 93 113 110 112
d Длина выдающейся части, мм 34 41 47 47 53 55 58 61 65 73 75
e Внутренний диаметр, мм 17 22 30 34 47 62 75 95 121 145 190

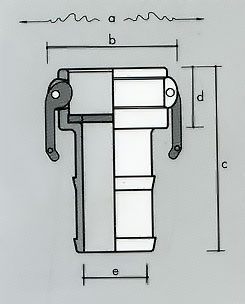

ЧАСТЬ C

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8" 10"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm		 250
mm
a Ширина с раскрытыми фиксаторами, мм 108 133 156 164 193 207 242 269 350 419 478 518
b Внешний диаметр,мм 53 64 75 80 90 104 125 153 193 228 290 346
c Длина наибольшая, мм 90 105 117 117 126 132 143 147 192 227 228 291
d Длина выдающейся части, мм 35 41 47 47 53 53 61 60 66 71 72 79
e Внутренний диаметр, мм 12 18 22 29 45 56 69 92 115 137 180 232

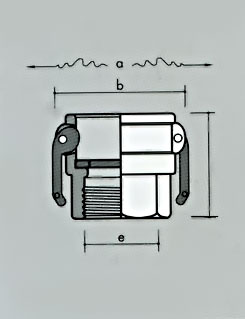

ЧАСТЬ D

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm
a Ширина с раскрытыми фиксаторами, мм 107 133 158 164 194 204 240 269 347 419 476
b Внешний диаметр,мм 54 64 71 80 91 107 126 155 193 228 289
c Длина наибольшая, мм 53 64 72 74 82 87 90 94 101 113 115
e Внутренний диаметр, мм 25 32 39 46 57 73 86 127 137 163 243

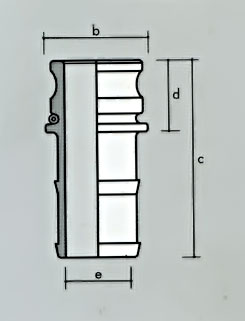

ЧАСТЬ E

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8" 10"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm		 250
mm
b Внешний диаметр,мм 38 40 55 63 68 88 101 130 165 202 250 299
c Длина наибольшая, мм 84 107 120 124 128 144 144 154 200 248 228 297
d Длина выдающейся части, мм 35 45 51 54 55 65 62 67 78 88 88 84
e Внутренний диаметр, мм 12 18 22 29 46 56 69 91 113 140 179 231

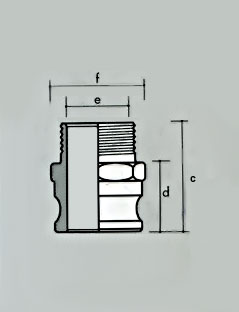

ЧАСТЬ F

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm
c Длина наибольшая, мм 59 69 78 82 88 95 103 119 131 144 127
d Длина выдающейся части, мм 40 45 54 57 61 65 72 83 91 100 84
e Внутренний диаметр, мм 17 21 27 34 48 63 71 102 124 140 194
f Размер "под ключ" 36 40 50 57 70 80 100 126 156 178 249

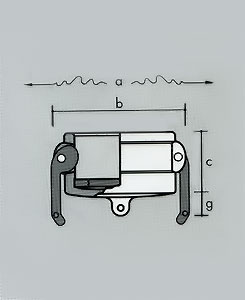

ЧАСТЬ DC

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm
c Ширина с раскрытыми фиксаторами, мм 108 133 157 163 193 206 241 268 268 418 478
b Внешний диаметр,мм 55 65 74 79 92 105 123 159 194 230 287
c Длина наибольшая, мм 36 42 48 51 57 54 61 61 66 73 77
g Длина части фиксатора от поверхности крышки до центра крепления цепочки, мм 12 12 12 15 15 15 16 17 24 25 35

ЧАСТЬ DP

Размер Описание размера 3\4" 1" 1 1\4" 1 1\2" 2" 2 1\2" 3" 4" 5"  6" 8"
20
mm		 25
mm		 32
mm		 40
mm		 50
mm		 65
mm		 75
mm		 100
mm		 125
mm		 150
mm		 200
mm
c Длина наибольшая, мм 28 34 39 41 46 46 50 54 68 67 68
g Длина части фиксатора от поверхности крышки до центра крепления цепочки, мм 12 12 12 12 12 12 12 16 24 25 33
