Определение резьбы
ГИДРАВЛИЧЕСКИЕ ФИТИНГИ
В основном, фитинги для гидравлических рукавов могут быть идентифицированы по их внешнему виду,
уплотнительной поверхности, типу уплотнения или по их резьбе.
Существуют несколько типов уплотнений гидравлических фитингов :
- резьбой
- резиновым кольцом ( O-ring)
- уплотнение посредством углов металлических сопрягающихся поверхностей
- уплотнение посредством углов металлических сопрягающихся поверхностей с резиновым кольцом ( O-ring)
Резьба.
Уплотнение обеспечивается сплющиванием кромок резьбы, когда штуцер ("папа") вкручивается во внутреннюю резьбу("маму"). Типично фронтальная часть штуцера уже, чем ответная часть фитинга с внутренней резьбой - обычно это определяется как коническая резьба.
Уплотнение резиновым кольцом ( O-ring).
Уплотнительное кольцо ( O-ring) на штуцере сжимается соответствующим фитингом с внутренней резьбой(гайкой), обеспечивая надежное уплотнение. Данный вид уплотнения наиболее предпочтителен для применения при высоких давлениях.
Уплотнение углов металлических сопрягающихся поверхностей.
Уплотнение имеет место, где сопрягаются две угловых поверхности на штуцере( "папе") и, соответсвенно, на фитинге с внутренней резьбой ( "Маме"). Данное уплотнение поверхностей осуществляется посредством гайки с резьбой. Эти уплотнительные поверхности могут быть как выпуклыми, так и вогнутыми конусами с разными углами захода как на штуцере, так и на фитинге( трубе) с внутренней резьбой.
Уплотнение посредством углов металлических сопрягающихся поверхностей с резиновым кольцом ( O-ring)
Данный вид уплотнения комбинирует в себе функциональность уплотнения резиновым кольцом и уплотнения углами металлических сопрягающихся поверхностей.
Уплотнительное кольцо располагается на выпуклой части сопрягающейся металлической поверхности гайки таким образом, что когда штуцер вкручивается в гайку, то их сопрягающиеся металлические поверхности расклиниваются и одновременно деформируют уплотнительное кольцо между собой.
Определение типа резьбы.
В основном, внешний вид резьб различных типов фитингов выглядит одинаково и затрудняет его определение.
Для обеспечения правильной идентификации, резьбы должны быть измерены и сравнены по таблицам, приведенным ниже.
- При помощи резьбомера определяется шаг резьбы. Для точного определения шага лучше чтобы измерение фитинга происходило на освещенном фоне.
- Далее при помощи штангенциркуля определяется наружная резьба штуцера или внутренняя резьба гайки в мм.

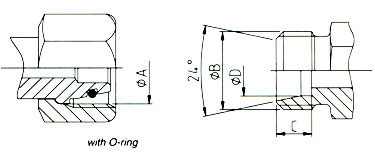

DKO
Гидравлические фитинги немецкого стандарта DIN( Deutsches Institut fur Normung) DKO
Уплотнение фитингов стандарта DIN происходит посредством сопряжения металлических поверхностей ( металл к металлу) или комбинировано металл к металлу с уплотнительным кольцом посредством метрической резьбы.
Различают следующие серии стандарта DIN :
- очень легкая LL ( very light series). Угол захода сопрягающихся поверхностей 60 градусов.
- легкая L ( light series). DKOL
- тяжелая S ( heavy series).DKOS
Каждая уплотняющая поверхность имеет угол захода 24 градуса с уплотняющим кольцом или без, либо конусы 24\60 градусов.
Серии L и S могут быть как с уплотнительным кольцом так и без него. Для уплотнения гидравлических соединений чаще
используются серии L и S с уплотнительным кольцом.Штуцер имеет угол вогнутого конуса в 24 градуса и цилиндрическую метрическую резьбу.
Гайка имеет выпуклый конус с углом в 24 градуса, на котором расположено уплотнительное кольцо и цилиндрическую метрическую резьбу.
|
Внешний Ø трубы |
Обозначение |
Метрическая резьба |
Ø А | Ø B | Ø C | Ø D |
|---|---|---|---|---|---|---|
| 6,00 | 6L | M12 x 1,5 | 10,5 | 12,00 | 7,00 | 6,20 |
| 6,00 | 6S | M14 x 1,5 | 12,50 | 14,00 | 7,00 | 6,20 |
| 8.00 | 8L | M14 x 1,5 | 12,50 | 14,00 | 7,00 | 8,20 |
| 8.00 | 8S | M16 x 1,5 | 14,50 | 16,00 | 7,00 | 8,20 |
| 10,00 | 10L | M16 x 1,5 | 14,50 | 16,00 | 7,00 | 10,20 |
| 10,00 | 10S | M18 x 1,5 | 16,50 | 18,00 | 7,50 | 10,20 |
| 12,00 | 12L | M18 x 1,5 | 16,50 | 18,00 | 7,00 | 12,20 |
| 12,00 | 12S | M20 x 1,5 | 18,50 | 20,00 | 7,50 | 12,20 |
| 14,00 | 14S | M22 x 1,5 | 20,50 | 22,00 | 8,00 | 14,20 |
| 15,00 | 15L | M22 x 1,5 | 20,50 | 22,00 | 7,00 | 15,20 |
| 16,00 | 16S | M24 x 1,5 | 22,50 | 24,00 | 8,50 | 16,20 |
| 18 | 18L | M26 x 1,5 | 24,50 | 26,00 | 7,50 | 18,20 |
| 20 | 20S | M30 x 2 | 27,90 | 30,00 | 10,50 | 20,20 |
| 22 | 22L | M30 x 2 | 27,90 | 30,00 | 7,50 | 22,20 |
| 25 | 25S | M36 x 2 | 33,90 | 36,00 | 12,00 | 25,20 |
| 28 | 28L | M36 x 2 | 33,90 | 36,00 | 7,50 | 28,20 |
| 30 | 30S | M42 x 2 | 39,90 | 42,00 | 13,50 | 30,20 |
| 35 | 35L | M45 x 2 | 42,90 | 45,00 | 10,50 | 35,30 |
| 38 | 38S | M52 x 2 | 49,90 | 52,00 | 16,00 | 38,30 |
| 42 | 42L | M52 x 2 | 49,90 | 52,00 | 11,00 | 42,30 |
BSP ( British Standard Pipe)
Британский трубный стандарт основан на резьбе BSW (British Standard Whitworth), известной как трубная резьба Витворта.
Угол сопрягающихся поверхностей 60 градусов. Угол между вершинами резьбы 55 градусов.
Данный стандарт подразделяется на два типа резьб :
- BSPP( British Standard Pipe Parallel). Трубная цилиндрическая резьба.
- BSPT( British Standard Pipe Tapered). Трубная коническая резьба.
BSPP
|
Резьба BSP |
Ø A (mm) |
Ø B (mm) |
 |
|---|---|---|---|
| 1\8-28 | 8,60 | 9,70 | |
| 1\4-19 | 11,50 | 13,20 | |
| 3\8-19 | 14,90 | 16,70 | |
| 1\2-14 | 18,60 | 20,90 | |
| 5\8-14 | 20,60 | 22,90 | |
| 3\4-14 | 24,10 | 26,40 | |
| 1"-11 | 30,30 | 33,20 | |
| 1.1\4-11 | 38,90 | 41,90 | |
| 1.1\2-11 | 44,90 | 47,80 | |
| 2"-11 | 56,70 | 59,60 |
BSPT
|
Резьба BSP |
Ø A (mm) |
 |
|---|---|---|
| 1\8-28 | 9,73 | |
| 1\4-19 | 13,16 | |
| 3\8-19 | 16,66 | |
| 1\2-14 | 20,96 | |
| 3\4-14 | 26,44 | |
| 1"-11 | 33,25 | |
| 1.1\4-11 | 41,91 | |
| 1.1\2-11 | 47,8 | |
| 2"-11 | 59,61 |
NPTF
Данный тип фитингов уплотняется строго посредством конической резьбы, имеющей угол между вершинами равный 60 градусам. Штуцер имеет вогнутый конус с углом 30 градусов, сопрягающийся с ответной частью гайки c выпуклым конусом с углом 60 градусов. Фитинги NPTF, в основном, широко используются в США.
|
NPTF резьба |
Ø A (mm) |
Ø B (mm) |
 |
|---|---|---|---|
| 1\8-28 | 10,24 | 8,73 | |
| 1\4-18 | 13,61 | 11,90 | |
| 3\8-18 | 17,05 | 15,90 | |
| 1\2-14 | 21,22 | 19,05 | |
| 3\4-14 | 26,56 | 24,60 | |
| 1-11,5 | 33,22 | 30,95 | |
| 1.1\4-11,5 | 41,98 | 39,69 | |
| 1.1\2-11,5 | 48,05 | 45,24 | |
| 2-11,5 | 60,09 | 57,15 |

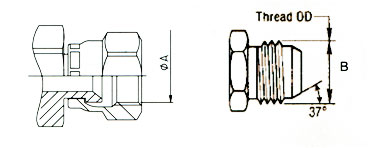

JIC 37
Фитинги JIC(Joint Industrial Council) уплотняются сопрягающимися поверхностями ( металл к металлу), имеют угол захода(угол уплотняющей поверхности) 37 градусов и цилиндрическую резьбу стандарта UNF ( United National Fine straight Thread).
UNF - Американская Унифицированная Тонкая цилиндрическая резьба.
Штуцер имеет выпуклый конус с углом захода 37 градусов, гайка - вогнутый конус с углом захода 37 градусов.
Фитинги JIC используются в американском машиностроении.
|
UNF резьба |
Ø A (mm) |
Ø B (mm) |
 |
|---|---|---|---|
| 3\8-24 | 8,60 | 9,50 | |
| 7\16-20 | 10,00 | 11,10 | |
| 1\2-20 | 11,60 | 12,70 | |
| 9\16-18 | 13,00 | 14,30 | |
| 3\4-16 | 17,60 | 19,10 | |
| 7\8-14 | 20,50 | 22,20 | |
| 1.1\16-12 | 24,60 | 27,00 | |
| 1.3\16-12 | 28,30 | 30,10 | |
| 1.5\16-12 | 31,30 | 33,30 | |
| 1.5\8-12 | 39,20 | 41,30 | |
| 1.7\8-12 | 45,60 | 47,60 | |
| 2.1\2-12 | 61,50 | 63,50 |

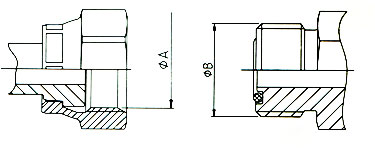

ORFS
Фитинги ORFS( O-ring Face Seal) стали наиболее распростаненными в мировом машиностроении благодаря их высокому уровню уплотнения и высокой вибрационной устойчивости. В них используется метод уплотнения посредством резинового кольца. Гайка имеет плоскую поверхность и цилиндрическую резьбу UNF. Штуцер имеет ответную часть с плоской поверхностью. На поверхности располагается канавка с уплотнительным резиновым кольцом.
Таблица определения размера фитинга ORFS согласно замерам в мм.
|
UNF резьба |
Ø A (mm) |
Ø B (mm) |
 |
|---|---|---|---|
| 9\16-18 | 13 | 14,2 | |
| 11\16-16 | 15,9 | 17,5 | |
| 13\16-16 | 19,1 | 20,6 | |
| 1-14 | 23,8 | 25,4 | |
| 1.3\16-12 | 23,8 | 25,4 | |
| 1.7\16-12 | 34,15 | 36,5 | |
| 1.11\16-12 | 40,5 | 42,9 | |
| 2-12 | 48,8 | 50,8 |

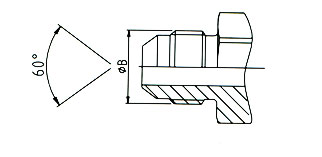

JIS
Japanese Industrial Standard ( JIS). Японский индустриальный стандарт.
Фитинги JIS уплотняются методом "металл к металлу".
Гайка JIS имеет вогнутый конус, а штуцер - выпуклый.
Фитинги JIS могут быть как с метрической резьбой, так и с резьбой BSP.
JIS с метрической резьбой.
|
Метрическая резьба |
Ø A (mm) |
Ø B (mm) |
 |
|---|---|---|---|
| М12 х 1,5 | 10,50 | 12,00 | |
| М14 х 1,5 | 12,50 | 14,00 | |
| М16 х 1,5 | 14,50 | 16,00 | |
| М18 х 1,5 | 16,50 | 18,00 | |
| М20 х 1,5 | 18,50 | 20,00 | |
| М22 х 1,5 | 20,50 | 22,00 | |
| М24 х 1,5 | 22,50 | 24,00 | |
| М27 х 1,5 | 25,50 | 27,00 | |
| М30 х 1,5 | 28,50 | 30,00 | |
| М32 х 1,5 | 30,50 | 32,00 | |
| М36 х 1,5 | 34,50 | 36,0 | |
| М42 х 2 | 40,00 | 42,00 |
JIS c британской резьбой BSP.
|
BSB резьба |
Ø A (mm) |
Ø B (mm) |
 |
|---|---|---|---|
| 1\8-28 | 8,60 | 9,70 | |
| 1\4-19 | 11,50 | 13,20 | |
| 3\8-19 | 14,90 | 16,70 | |
| 1\2-14 | 18,60 | 20,90 | |
| 3\4-14 | 24,10 | 26,40 | |
| 1"-11 | 30,30 | 33,20 | |
| 1.1\4-11 | 38,90 | 41,90 | |
| 1.1\2-11 | 44,90 | 47,80 | |
| 2-11 | 56,70 | 59,60 |
SFL(S)
Фланцевые фитинги используются повсеместно для соединения рукавов высокого давления с гидронасосами, гидромоторами и цилиндрами, где шланговое соединение подвергается высокому давлению. Уплотнение во фланцевых фитингах осуществляется посредством резинового кольца ( O-ring), расположенного на поверхности фланца. Фланцевые фитинги подразделяются по давлению на два класса SFL (210 кг/см2) и SFS(420 кг/см2). По стандарту ISO 12151-3 фланцевые фитинги обозначаются как фитинги Code 61 для давления до 210 кг/см2 и фитинги Code 62 для давления до 420 кг/см2. Также можно встретить фланцевые фитинги для KOMATSU и CATERPILLAR и фитинг нерегламентируемый нормами ISO и SAE c размером фланца в 5\8". Данные фитинги используются в оборудовании KOMATSU или гидралических приводах сельскохозяйственных машин.
Код 61 -SAE 3000PSI (210 кг\см2)
|
Размер фланца в дюймах |
Ø A (mm) |
Ø B (mm) |
Размер уплотнительного кольца (mm) |
 |
|---|---|---|---|---|
| 1\2 | 30,18 | 6,73 | 18,64 х 3,53 | |
| 3\4 | 38,10 | 6,73 | 24,99 х 3,53 | |
| 1" | 44,45 | 8,00 | 32,92 х 3,53 | |
| 1.1\4 | 50,80 | 8,00 | 37,69 х 3,53 | |
| 1.1\2 | 60,33 | 8,00 | 47,22 х 3,53 | |
| 2' | 71,42 | 9,53 | 56,74 х 3,53 | |
| 2.1\2 | 84,12 | 9,53 | 69,74 х 3,53 | |
| 3' | 101,60 | 9,53 | 85,32 х 3,53 |
Код 62 - SAE 6000 PSI ( 420 кг\см2)
|
Размер фланца в дюймах |
Ø A (mm) |
Ø B (mm) |
Размер уплотнительного кольца (mm) |
|---|---|---|---|
| 1\2 | 31,75 | 7,75 | 18,64 х 3,53 |
| 3\4 | 41,28 | 8,76 | 24,99 х 3,53 |
| 1" | 47,63 | 9,53 | 32,92 х 3,53 |
| 1. 1\4 | 53,98 | 10,29 | 37,69 х 3,53 |
| 1. 1\2 | 63,50 | 12,57 | 47,22 х 3,53 |
| 2' | 79,38 | 12,57 | 56,74 х 3,53 |
CATERPILLAR
|
Размер фланца в дюймах |
Ø A (mm) |
Ø B (mm) |
Размер уплотнительного кольца (mm) |
|---|---|---|---|
| 3\4 | 41,28 | 14,22 | 25,40 х 5,00 |
| 1' | 47,63 | 14,22 | 31,90 х 5,00 |
| 1. 1\4 | 53,98 | 14,22 | 38,20 х 5,00 |
| 1. 1\2 | 63,50 | 14,22 | 44,70 х 5,00 |
KOMATSU 5\8"
|
Размер фланца в дюймах |
Ø A (mm) |
Ø B (mm) |
Размер уплотнительного кольца (mm) |
|---|---|---|---|
| 5\8 | 34,25 | 6,00 | 21,70 х 3,50 |
